Dans ce tutoriel, nous allons travailler sur l’aménagement d’un carrefour giratoire.
Les fichiers nécessaires à ce tutoriel sont présents dans le dossier /Tutoriel
de votre répertoire d’installation.

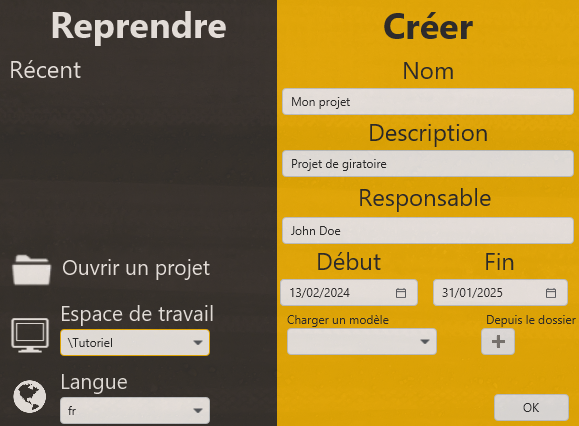

Nous vous invitons donc dans la première fenêtre à renseigner les champs comme suit, puis à cliquer sur OK :
Vous vous retrouvez sur l'écran principal de Phase Manager.
Vous allez maintenant importer le fichier Projet Demo.svg
qui se trouve dans le dossier /Tutoriel
de votre installation Phase Manager.
Au moyen du bouton du menu latéral gauche, rendez-vous dans l'interface de 'Conception du phasage' puis procédez à l'import du plan :
Pour ajouter un plan cliquez sur le bouton + situé dans l'onglet Plans :
Après avoir importé votre fichier de plan, les noeuds s'affichent dans l'éditeur vectoriel.
Vous allez maintenant masquer dans l'éditeur vectoriel les installations secondaires (situées au sud-est du giratoire) et qui correspondent à l'objet 'T02-Bâtiment' :
En haut du panneau latéral gauche double-cliquez sur l'objet racine du plan (ici « draft ») pour dérouler la liste des entités, puis décochez la visibilité de l’objet à masquer (ici 'T02-Bâtiment') :
Vous allez maintenant enregistrer une copie de votre plan (avec les installations secondaires masquées) et nommer cette copie “Plan initial” :
Pour enregistrer un plan, cliquer sur le bouton Suivant :
De retour dans l'interface de Conception du phasage, sélectionnez votre plan nouvellement importé puis cliquez sur le bouton “Renommez” :
Dans la fenêtre qui s'ouvre modifier le nom du plan puis cliquez sur OK :
Spécifiez que le plan par défaut sera le Plan initial :
Dans le cas où on dispose de plusieurs plans, on spécifiera le plan utilisé par défaut au moyen de la coche située à la gauche du nom du plan :
Répétez maintenant l'opération d'import de plan de la même façon (toujours avec le fichier Projet Demo.svg
) mais cette fois sans masquer les bâtiments et nommer ce second plan “Plan final”.

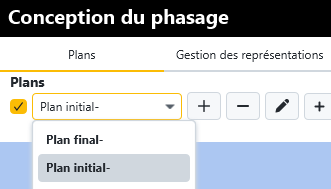

Vous disposez désormais de vos deux plans dans l'interface de Conception du phasage :
Vous pouvez maintenant passer à l'étape 2 du tutoriel !
