En Conception du phasage, sélectionnez votre plan (ici 'Plan final'). Les deux représentations de zones “Installations principales” et “Installations secondaires” déjà tracées apparaissent :

On constate également dans la liste des zones du volet droit, que les zones associées à des activités importées ont été créées, mais qu'elles n'ont pas de représentation sur ce plan (la case 'Visible' est absente).

Rendez vous dans l'onglet Gestion des représentations , puis cliquez sur le bouton 'KML' :

Nous importerons ici le fichier Import des zones tuto.kml présent dans le répertoire 'Tutoriel“ de votre installation.

A la fenêtre suivante, comme il s'agit d'un KML exporté depuis Phase Manager 5, répondre NON :

Note : vous auriez répondu OUI si le KML était issu de Phase Manager 4 dans le cadre d'une mise à niveau d'un projet V4 vers la version 5.

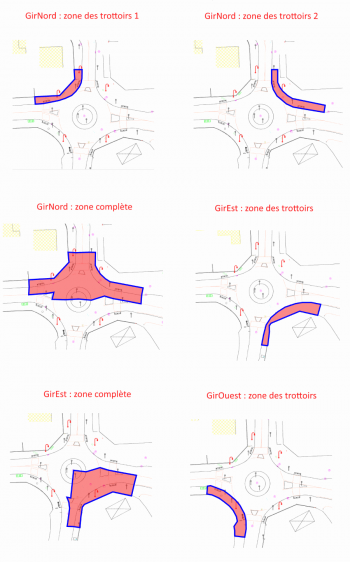

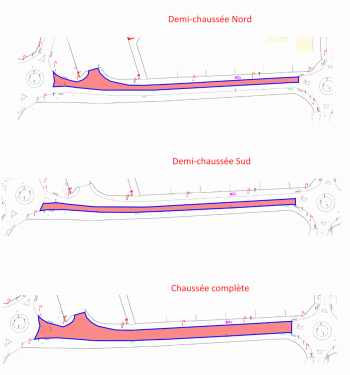

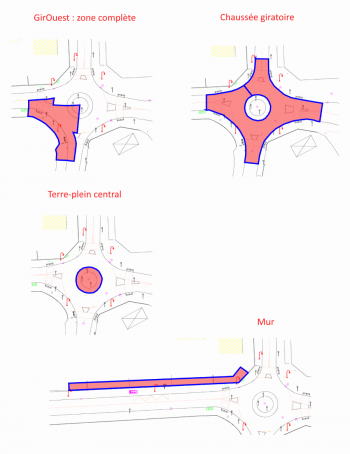

L'ensemble des zones du projet a bien été importé :

Dans le panneau de droite vous pouvez visualiser au fur et à mesure de leur ajout, l’ensemble des zones et axes de votre projet. Les zones/axes déjà associés à une représentation disposent d’une case à cocher ‘Visible’.

• Ajustez la visibilité de vos zones/axes existantes quand vous en créez d'autres au même endroit, pour ne pas surcharger l’interface et pouvoir bien les repérer.
• Pensez également à désactiver l’affichage des libellés de zones/axes pour ne pas cliquer dessus par mégarde :

Une fois l’ensemble des zones et axes créés, vous pouvez les réorganiser de façon hiérarchique.
Il vous suffit de procéder par glissé-déposé dans le panneau latéral.

Vous obtiendrez un résultat comme suit :
